可變電阻如果集成了可編程溫度索引查詢表，就能補償穩壓器的溫度漂移。在這種情況下，查詢表能在–40℃~+102℃范圍內，每2℃改變一次阻值，從而抵消由溫度導致的穩壓器輸出變化。典型的穩壓電路包含穩壓元件、反饋電阻分壓器，以及若干針對瞬態和負載開關狀況來提供濾波和穩壓的電容（圖1）。兩個反饋分壓電阻的比例設定了穩壓器輸出電壓。穩壓器可生成預設的3.3V或其工作范圍內的任何用戶自定義輸出。

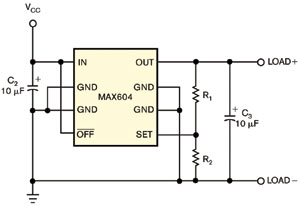

圖1，借助典型的穩壓器，您可以通過調節R1/R2分壓器來設置穩壓輸出級別。
對于多數穩壓電路，輸出電壓會隨溫度輕微變化，變化范圍是該電路標稱電壓的97.6%至101.5%。這些數字令人欽佩，但您仍能進一步改善它們。首先，在圖1所示的穩壓電路中放入一個數控可調電阻，使它與R2并聯（圖2）。內部非易失存儲器中的溫度索引查詢表控制著這個50kΩ數字電阻，使您能為每個2℃窗口設定不同阻值。

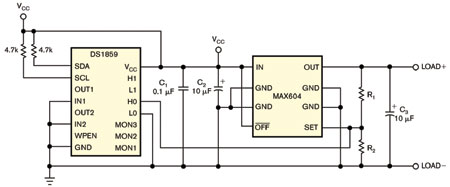

圖2，如果把與R2并聯的雙路可變電阻的一半連接到圖1中的電路，您就能實現穩壓輸出電壓的溫度補償。
您可以設定查詢表來提供任何阻值與溫度曲線。在本例中，查詢表使穩壓器隨溫度變化的常態曲線變平坦。因此，這些查詢表提供了一個關于溫度的正阻值斜率。電阻有256個可編程阻值設置，每個設置約為192Ω。在本例中，查詢表的設置為143（溫度–40℃）。溫度每變化4℃到6℃，這些設置就增加1，因此在環境溫度時達到152，+85℃時為158。

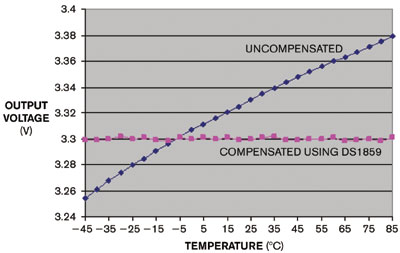

圖3 這些曲線把圖1所示電路（黑色）和得到補償?shù)膱D2所示電路（粉紅）的穩壓輸出隨溫度變化情況做了比較。
如圖3所示，在整個溫度范圍內，穩壓性能在精度方面顯著提升：–45℃~+85℃內的變化幅度現在僅為±2 mV。為對比起見，請注意圖1中的標準穩壓電路的響應（黑色曲線）。圖2中的數字電阻IC包含三種用于監視外部電壓的ADC輸入。作為備選品的DS1847雙路可變電阻提供類似性能，而且不帶有ADC監視器，成本也更低。
|
